Modules de haute résolution d'écran tactile d'affichage à cristaux liquides 5,7 pouces pour la domotique

Chine Modules de haute résolution d'écran tactile d'affichage à cristaux liquides 5,7 pouces pour la domotique fournisseur

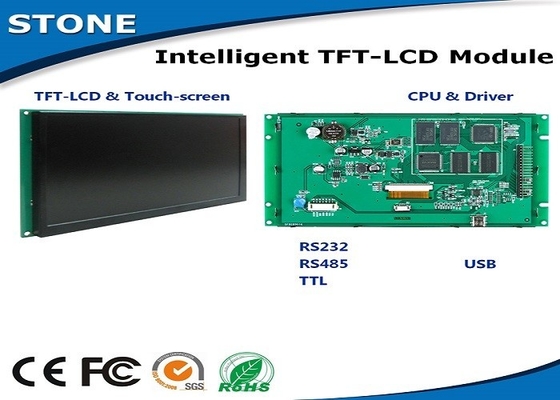

Image Grand :  Modules de haute résolution d'écran tactile d'affichage à cristaux liquides 5,7 pouces pour la domotique

Détails sur le produit:

Lieu d'origine: CN
Nom de marque: stone
Certification: CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008
Numéro de modèle: STA057WT-01

Conditions de paiement et expédition:

Quantité de commande min: 2 kg
Détails d'emballage: boîte / carton
Délai de livraison: 5-15days
Conditions de paiement: T/T, Western Union, Paypal
Contact Now
Description de produit détaillée
Taille (pouce): 5,7 pouces Résolution: 640×RGB×480
Région de visionnement: 115,2 millimètres de × 86,4 millimètres Luminosité: 700 cd/m2 (l'éclat peut être réglable dans 100 niveaux.)
écran tactile: La résistance de fil du niveau 4 d'industrie ou sans écran tactile est facultative. Angle de vision: 80°/80°/70°/70° (L/R/U/D)

Modules de haute résolution d'écran tactile d'affichage à cristaux liquides 5,7 pouces pour la domotique






Description de produit
1. Commandé par n'importe quel MCU par l'intermédiaire de la « commande simple place »
2. Utilisé en tant que système d'affichage de contrôleur de Contact-screeen et de TFT LCD
3. logiciel 3 facile pour vous aider à courir notre produit.

Principe de fonctionnement
Le module de TFT LCD communique avec le contrôleur principal par l'intermédiaire de la commande, puis le contrôleur principal commanderait la machine pour fonctionner après réception des commandes.


Notez svp : Le contrôleur principal peut être conçu par l'ingénieur avec n'importe quel MCU.

Modules de haute résolution d'écran tactile d'affichage à cristaux liquides 5,7 pouces pour la domotique

 Description de logiciel


1. Concevez un groupe de la belle « interface utilisateur graphique » cette vous le besoin.

2. Reliez votre équipement à notre module de TFT LCD par le port RS232, RS485 ou la logique de TTL directement, prise

et jeu.

3. Écrivez un programme simple pour que le MCU commande le module de TFT LCD par l'intermédiaire de la « commande puissante place » (

ENSORCELLEZ le code).

C'est tout. Épargne de beaucoup de temps et de coût d'élaboration pour l'ingénieur.



Par exemple : Commande 0x70 d'image.

Envoyez : « 0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C »



Introduction

Exemple

Note

Aa

Tête de vue



Tête de vue d'une commande

0x70

Code opération





Pic_ID

Numéro de séquence

de l'image actuelle

0x00 0x01

Image d'exposition - 01

Cc 33 C3 3C

Extrémité de vue



Fin de vue d'une commande



Nous offririons une boîte à outils simple pour vous aider à travailler avec le module de TFT LCD sur le PC.

1. Fonction auxiliaire : montrez comment envoyer l'ensemble de commande pour commander l'affichage de TFT.

2. Fonction de téléchargement : Téléchargez les fichiers d'images et de configuration dans le module de TFT

3. Fonction à commande par effleurement : Définissez beaucoup de boutons sur l'interface utilisateurs, puis créez une configuration de contact

dossier.

4. Logiciel de police : Créez le fichier de configuration de police.

 Avantages

 Avec l'unité centrale de traitement et le dispositif d'entraînement

 Commandé par tout MCU

 Courbe des textes d'image d'affichage par l'intermédiaire des commandes

 affichage de TFT de 65536 couleurs

 Écran tactile

 Interface et port USB de RS232/RS485/TTL UART

 Grand choix de tension

 Très utilisé dans les beaucoup divers champ industriel

 Facile à utiliser ! Fonction puissante ! Coût et temps d'économie !

 Utilisé comme système d'affichage de Contact-contrôleur, de TFT LCD, etc.

Facile ! ! !   Puissant ! ! !   Économiser ! ! !

Le module intelligent de TFT LCD peut être commandé par n'importe quel MCU par notre commande puissante et facile

Placez (code de SORTILÈGE), ainsi

beaucoup de l'ingénieur dans plus de 50 pays apprécient notre produit pour le nouveau projet.



Modèle : STA057WT-01 (type avancé)



Paramètre physique

 Modèle

 STA057WT-01

 Taille (pouce)

 5,7"

 Résolution

 640×RGB×480

 Espacement de pixel

 0,1905 millimètres de × 0,0635 millimètre (H×V)

 Couleur

 65536 couleurs (bit 16)

 Région de visionnement

 115,2 millimètres de × 86,4 millimètres

 Dimension hors-tout

 164,2 millimètres de × 106 millimètres de × 16,5 millimètre (N)

 25,1 millimètres (T)

 Poids net

 240 g (N) 275 g (T)

 Panneau de TFT

 Panneau d'industrie de niveau d'A+

 Écran tactile

 Résistance de fil du niveau 4 d'industrie

 Ou sans écran tactile est facultatif.

Paramètre de contre-jour

 Type de contre-jour

 LED

 Éclat

 700 cd/m2

 (L'éclat peut être réglable dans 100 niveaux.)

 Contraste

 500:1

 La vie de contre-jour

 100.000 heures

 Angle de visualisation

 80°/80°/70°/70° (L/R/U/D)

 La température fonctionnante

 -30°C | +70°C

 Humidité fonctionnante

 55°C, 85%

 Température de stockage

 -30°C | +85°C

 Mode menu

 Digital

Paramètre d'optimisation du traitement

 Unité centrale de traitement

 CortexM3 STM32F103

 Contrôleur d'affichage à cristaux liquides

 CPLD EPM240

 La vitesse de régénération

 60Hz

 Décrivez la vitesse de commutation

 30 ms/picture (33 pictures/s)

 Mémoire instantanée

 Norme 256m, extension 2GB

 Quantité de mémoire pour l'image

 304 images

 Interface

 Interface de RS232/RS485/TTL UART

 Téléchargement d'images

 MiniUSB2.0 (12Mbps) et carte d'écart-type

 Chaîne de tension

 DC5.0V | 20V (valeur typique : 12V)

 Puissance

 5.2W

Rapport des essais

 Moyenne des temps de bon fonctionnement

 4,250,000H

 La température fonctionnante

 -30°C | +70°C

 Humidité d'air

 60°C, 90%

 Essai continu de vibration

 10-55Hz, 1.5mm, 10G

 Essai d'accélération d'impact

 6ms, 100G

 Essai d'ESD

 10KV

 Essai de fiabilité de rayonnement

 44W




Taille principale de module de TFT LCD

 Taille

 Résolution

 3,5"

 320*240

 4,3"

 480*272

 5"

 640*480 ; 480*272 ; 800*480

 5,6"

 640*480

 5,7"

 640*480

 7"

 800*480 ; 800*600 ; 1024*600

 8"

 800*600 ; 800*480 ; 1024*768

 8,4"

 800*600

 10,1 »

 1024*600

 10,4 »

 800*600

 12,1 »

 800*600

 15,1 »

 1024*768




Appliaction



Très utilisé dans les beaucoup divers champ industriel dans plus de 50 pays.

1. Instrument

2. Électronique civil

3. Medical&Beauty

4. Machines

5. Matériel électronique

6. Automation

7. VÉHICULE

Modules de haute résolution d'écran tactile d'affichage à cristaux liquides 5,7 pouces pour la domotique
