Conception flexible à simple face de circuit imprimé cuivre de 0,5 onces avec l'adhésif acrylique

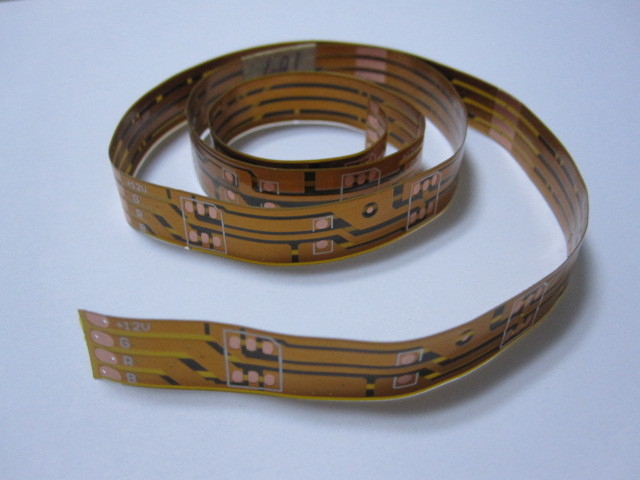

Image Grand : Conception flexible à simple face de circuit imprimé cuivre de 0,5 onces avec l'adhésif acrylique

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	HD-PCB
Certification:	UL,ISO9001,TS16949.
Numéro de modèle:	Circuit-3 imprimé flexible

Conditions de paiement et expédition:

Quantité de commande min:	AUCUN MOQ
Prix:	Négociable
Détails d'emballage:	Emballé dans le sac antistatique

Contact

Description de produit détaillée

Mettre en évidence:	carte de circuit imprimé flexible

Conception flexible à simple face de circuit imprimé cuivre de 0,5 onces avec l'adhésif acrylique

Détails rapides

Type de carte PCB :	Circuit imprimé flexible
Couche :	2 couches
Minute. Ligne largeur/espace :	3mil/3mil
Mn Par l'intermédiaire du diamètre :	0.3mm
Épaisseur de finition :	0.1mm
Finition extérieure :	L'ENIG
Taille :	60*100MM
Matériel :	Pi
Couleur :	Or
Application :	Mobile

Description

L'électronique de Shenzhen Hengda est un principal fabricant de circuit imprimé flexible (FPC) de précision pour des clients dans le monde entier. Nous nous spécialisons dans des prototypes du rapide-tour FPC aux productions en série de FPC, fournissons les solutions de haute qualité et rentables de clé de tour à nos clients.

Conception flexible à simple face de circuit imprimé cuivre de 0,5 onces avec l'adhésif acrylique 0

Ce tableau présente les matériaux standard de circuits de câble et les épaisseurs matérielles que nous pouvons avoir disponible quotidien. Si le matériel ou l'épaisseur que vous exigez n'est pas énumérée, nous consultent. Nous avons de pleines spécifications de chaque matériel disponible pour le votre prié.

Matériaux de FPC

Fonction matérielle	Type matériel	Options
Isolateur flexible	Polyimide (pi)	1/2 mil à 5 mil
Conducteur	Cuivre Rolled recuit (RA) Electrodeposited (ED)	1/4 once (0.009mm) à 10 onces (0.356mm)
Substrat rigide (Rigide-Câble)	FR-4	3 mil à 125 mil
Adhésif	Adhésif acrylique	1/2 mil à 3 mil
Adhésif	Matériel d'Adhesiveless également disponible
Renfort	Acier/aluminium/cuivre d'Adhesivetape de polyester du Polyimide FR-4 (pi) (ANIMAL FAMILIER)	3mil à 125 mil 1/2 mil à 5mil 1 mil à 15mil 6 mil
Masque de soudure	Polyimide (pi) Photoimageable Coverlay Photoimageable liquide Covercoat	1/2 mil à 5 mil liquide de 1 mil à de 2,5 mils typiquement pour le bâti extérieur et les applications denses
Options extérieures de finition	Étain	Étain d'immersion
	Or	Nickel/or mous électrolytiques de /Gold de nickel d'immersion de nickel dur électrolytique électrolytique d'or
	Argent	Argent d'immersion
	OSP	OSP
Armature	Aluminium argenté conducteur de cuivre croisé par cuivre solide	Requis à électromagnétique et/ou électrostatique limités

Structure de norme de FPC

Conception flexible à simple face de circuit imprimé cuivre de 0,5 onces avec l'adhésif acrylique 1

Capacités techniques

Couche (maximum)	Jusqu'à 8 couches
Taille de conseil (maximum)	500*1000mm
Tolérance externe	équilibre de main d'a+/-0.2mm matrices de règle en acier de b+/-0.25mm poinçon et matrices de c+/-0.07mm coupe du laser d+/-0.025
Trou	Diamètre (minute)	0.1mm (fini)
	Tolérance de diamètre	a.Plating par Holes+/-0.08mm b.Non-Plating par Holes+/-0.05mm
	Tolérance de position de foret	+/-0.076mm
Conducteur	Tolérance de largeur	+/--15%
	Espacement (minute)	2mil
	Tolérance d'espacement	+/--15%
Protection	Protection (Non-Câblage)	>Trou de =0.04mm+
Protection	Protection (câblage)	>=0.3mm+Hole
Coverlay	Coverlay à la protection (minute)	100um
	Coverlay au conducteur (minute)	100um
	Largeur de Coverlay (minute)	250um
Trous de renfort	>trou de =0.25mm+Access

Application de FPC

Conception flexible à simple face de circuit imprimé cuivre de 0,5 onces avec l'adhésif acrylique 2

Procédures d'essais

Nous exécutons des procédures multiples de garantie de qualité avant d'embarquer n'importe quel panneau de carte PCB. Celles-ci incluent :

Inspection visuelle
Sonde volante
Lit des clous
Contrôle d'impédance
détection de Soudure-capacité
Microscope metallograghic de Digital
AOI (inspection optique automatisée)

Délais d'exécution rapides de tour

Pour la production de carte PCB de HDI, nous pouvons les jours to10 du provid 7 tourner autour des périodes. Pour PCBs multicouche, le temps de fastestturnaround dépend du nombre de couches et de quantité.

Entretenez la garantie

Nous veillons à servir chaque client professionnellement, sincèrement et amical au mieux de notre capacité. Nous retoucherons heureusement votre projet si votre projet n'est pas 100% satisfaisant.

Obtenez une citation rapide maintenant

En introduisant des nomenclatures, les dossiers de gerber comprenant le schéma d'ensemble et nous aurons une citation de nouveau à vous dans des heures. Avec le hengda de Shenzhen il n'y a jamais un coût caché et nos prix sont très concurrentiels et raisonnables.
